PT mgbanwe Pitch slide

Tebụl slide PT variable pitch dị na ụdị anọ, nke nwere obere ihe dị arọ, nke na-ebelata ọtụtụ awa na nrụnye, ma dị mfe ijikwa ma gbakọta. Enwere ike iji ya gbanwee ihe n'ebe ọ bụla dị anya, maka ịnyefe ọtụtụ ihe, n'otu oge nhata ma ọ bụ enweghị nha nha na ịtinye ihe na pallets / eriri eriri / igbe na ihe nkwụnye ule wdg.


Nkọwa ngwaahịa

Mkpado ngwaahịa

Debanye aha iji nweta ọtụtụ ngwaahịa anyị n'ime igbe mbata gị!

Tinye aha na adreesị ozi-e gị n'okpuru ka ịdenye aha.

kgg

Ka na-adọga na mgbagwoju anya? Chọrọ ịrụzu ọrụ ụgbọ njem dịpụrụ adịpụ dị iche iche n'otu oge?

Dị ka usoro omenala si dị, a ghaghị itinyekwu oge, mgbalị na ego. Eserese dị mgbagwoju anya, akụkụ buru ibu, ọnụ ahịa dị elu na mgbakọ na-agwụ ike ......

KGG PT pitch slide actuators nwere ike ịbawanye nrụpụta gị. Nhazi kọmpat na-ebelata oge n'ime usoro dị oke egwu ma na-enye aka ịhọrọ ihe ruru 9 ma tinye ya n'otu oge na ọkwa dị elu.

Nke a bụ ihe ị ga-amụta

Kedu ihe bụ slide pitch agbanwe?

PT variable pitch slide nwere ike ịchekwa oge na ụgwọ ọrụ maka imewe na ntinye nke ahịrị mmepụta akpaghị aka. Ọ bụ ngwaọrụ agbakwunyere nke nwere usoro dị mfe na kọmpat, arụ ọrụ kwụsiri ike na ntụkwasị obi, ogologo ndụ ọrụ yana nrụnye dabara adaba, ụzọ nrụnye dị iche iche, yana oge ụda nwere ike ịgbanwe.

Gịnị bụ atụmatụ nke variable pitch slide?

PT Variable Pitch Slide na-akwado 16-36 sliders, ụdị 6 nke nhọrọ ntinye moto, ogologo ogologo nke ahụ 330-3140MM. Usoro mbanye nwere ike dabara adaba maka moto 28/40/60stepper wdg .. Sensors na ntinye ntụziaka, aka ekpe ma ọ bụ aka nri, nwere ike ịhazi ya dị ka ngwá ọrụ chọrọ.

Kedu ihe slide pitch na-agbanwe agbanwe nwere ike ime?

Enwere ike iji ya mee ihe n'ọtụtụ ebe na mpaghara dị iche iche, n'okpuru bụ otu ihe atụ:

Kedu ihe ị ga-enweta maka iji slide pitch variable?

Ngwaahịa anyị nwere ike imeghe ma mechie ngwa ngwa n'otu n'otu n'otu ntabi anya n'ime ọrịa strok ya, yana ihe ndị dị na mmalite nke nhazi ahụ. Echekwara maka mmepe na mgbanwe.

Gịnị bụ atụmatụ nke variable pitch slide?

Ntuziaka ntinye nwere ike ịbụ akụkụ 3, ihu, ala na akụkụ. Enwere ike ịhazi ọnọdụ nrụnye aka ekpe ma ọ bụ aka nri. Oghere pitch agbanwe agbanwe bụ nke a:

Nhazi

1) PT50:10-51.5MM

2) PT70:12-50MM

3) PT120: 30-142MM

Ngwa ngwaahịa

Anyị na-atụ anya ka ị jiri ngwaahịa anyị tinyekwuo ikpe!

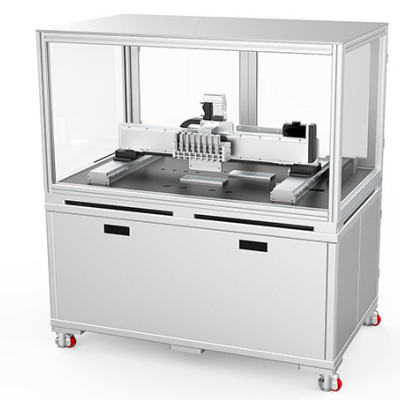

Ọkụ-na-ekesa-ụlọ ọrụ

Ọkụ na-ekesa ebe ọrụ

Nyocha PCB Drill

Nyocha PCB Drill

1729839748586

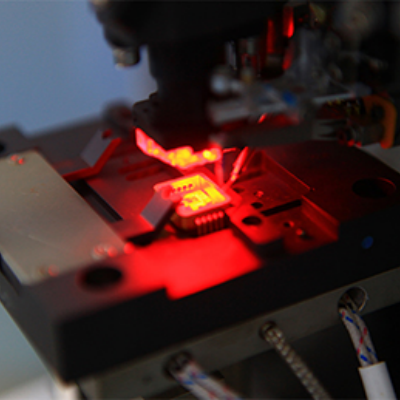

Nkwakọ ngwaahịa Semiconductor

1729838942120

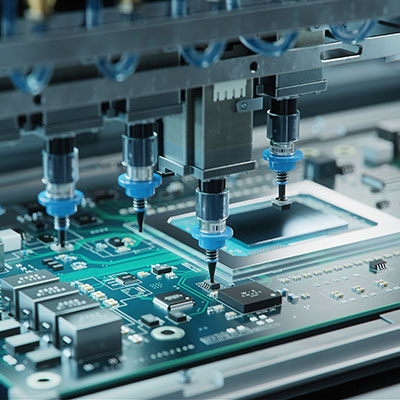

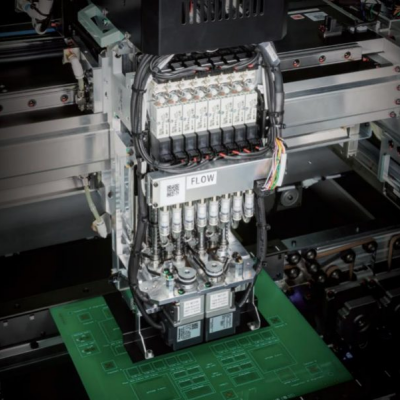

Igwe SMT



asdsad4

asdsd5

assad6

Nlereanya

Ụdị PT50

Ụdị PT70

Ụdị PT120

Obosara mm

50mm

70mm

120mm

Oke. Ogologo ahụ mm

450mm

600mm

1600mm

Ọnụọgụ kacha nke ihe mmịfe

12

18

18

Ogologo Ogologo Ogologo mgbanwe mm

10-51.5 mm

12-50mm

30-142mm

Nbudata PDF

*

*

*

2D/3D CAD

*

*

*

Ọ bụrụ na ịchọrọ akụkụ ndị ọzọ, biko kpọtụrụ KGG maka nyocha ọzọ na ịhazi ya.

Ọrụ ngwaahịa slide Pitch na-agbanwe agbanwe yana ntuziaka nlekọta ọrụ

1. Okwu Mmalite:

Ngwaahịa a na-eji moto iji chịkwaa camshaft pitch na-agbanwe agbanwe, na-enweta ọnọdụ ọrụ achọrọ ma tọọ ọnọdụ pitch agbanwe. Ụzọ nwụnye na ojiji: kehoraizin, n'akụkụ-ndokwasa, ma ọ bụ tụgharịa.

Amachibidoro iji ngwaahịa a na axis kwụ ọtọ. Oghere dị n'etiti ihe mmịfe ọ bụla na-agbanwe mgbe niile, ọ gaghị ekwe omume ịnweta mmegharị onwe ya nke ihe ndị na-amị amị. A na-edozi mgbanwe na oghere site na ntụgharị nke ogwe cam (na-abawanye ma ọ bụ na-ebelata ọnụ ọgụgụ ụbụrụ moto). Ogwe ntinye nwere ike ịtụgharị naanị n'ime ma ọ bụ apụta n'akụkụ abụọ ma a ga-eji ya mee ihe n'ime <324°.

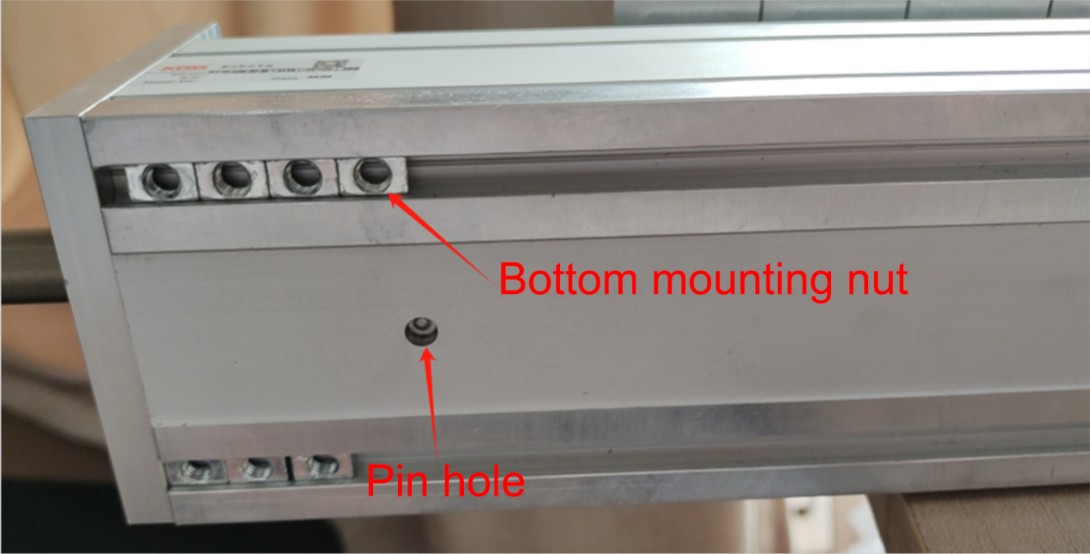

2.Otu esi etinye:

asdsd7
asds8

3.Maintenance na mmanu mmanu:

*mmanu mmanu: Na-arụ obere mmezi na mmanu mmanu ọ bụla nkeji iri na ise.
Jiri akwa na-enweghị lint hichaa ihe ndị na-amị amị na ntụzịaka ahịrị, ma tinye obere mmanụ na-enweghị lint n'elu egwu ahụ maka mmezi.

*Nlekọta Cam: Jiri egbe mmanụ tinye obere mmanụ mmanụ na oghere ndị na-eso cam na ihe mmịfe ọ bụla.(Ụdị akwadoro: THK griiz)

4.Akpachara anya:

1.Lezienụ anya na ntinye na ala nke eserese ahụ, omimi nke oghere ntụtụ ma hụ na ntụtụ adịghị ogologo iji zere ịkwanye ihe profaịlụ ma ọ bụ mee ka ọkpụkpụ cam na-eme ka ọ bụrụ jam na mmebi.

2.Lezienụ anya na ntinye na ala nke eserese na ogologo nke kposara. Ihe nkedo agaghị adị ogologo ogologo iji zere ịkpọtụrụ ihe profaịlụ.

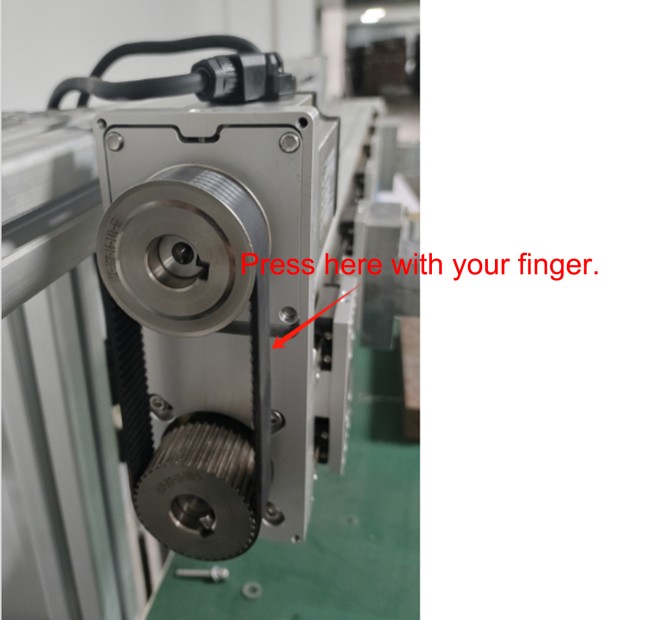

3. Mgbe ị na-etinye belt pulley tensioner, emela ka ọ sie ike, n'ihi na nke a nwere ike ime ka camshaft gbajie.

* PT50 nkọwapụta esemokwu: 12N ~ 17N.

* PT70 nkọwapụta esemokwu: 32N ~ 42N.

Mara:

* Ọ bụrụ na enweghị ihe nlegharị anya erughị ala, mgbe ị wụnyechara eriri ahụ, jiri mkpịsị aka abụọ tụọ ọnọdụ akụ na-egosi na ọnụ ọgụgụ ahụ wee pịa eriri ala site na 4 ~ 5mm.

* Ọ bụrụ na enweghị ike ịpịnye eriri ahụ site na 4 ~ 5mm, ọ na-egosi na eriri eriri ahụ dị oke elu.

4. N'oge ọrụ eletriki, soro nlezianya na-agbaso nhazi nhazi akụkụ camshaft nke akọwapụtara na eserese.

Ogologo ntụgharị ntụgharị camshaft kacha ekwesịghị gafere 0.89 revolutions(320°), iji zere nkukota nwere ike imebi akụrụngwa).
